大西洋鲭鱼（Scomber scombrus），属于鲭科，鲐属，鲈形目，是一种重要的暖水性洄游鱼类[1]。2017 年全球产量达到122 万吨[2]。大西洋鲭鱼因可食肉质多、价格相对较低且富含脂肪、蛋白质、磷、钙、铁等营养成分而广受欢迎[3]。近期鲭鱼的研究包括生物保鲜剂、茶多酚等对鲭鱼保鲜及品质的影响[4-5]、热加工对鲭鱼品质及水分分布的影响[6-7]，研究大西洋鲭鱼烘烤过程中的品质变化对丰富产品具有一定意义。
人工神经网络（artificial neural network，ANN）是机器学习和人工智能的经典基础技术，得到了广泛的应用和认可[8]。ANN 模型是一个具有大量单连通分量和高度非线性的复杂网络，该系统能够执行具有非线性关系的复杂逻辑操作[9]，且具有强大的模式识别、数据运算和拟合、预测的能力[10]。其预报方法与一般的多因子预报方法比较，具有容错能力强、可靠性高、预报速度快等优点，是目前应用最广泛的神经网络模型之一[11]。人工神经网络适用于非线性和非稳态系统食品加工过程的仿真和控制[12]。THERDTHAI 等[13]描述了人工神经网络已经成功应用于食品加工系统的建模，如烘干、烘烤、渗透脱水和高压处理，以及一些食品属性和质量指标的预测。Mohsen 等[14]将人工神经网络应用在马铃薯的干燥动力学中，采用不同隐层神经元、不同传递函数的前馈型神经网络，得到隐含层为20、相关系数为0.99 的最优结果。肖兴宁等[15]建立以初始污染水平、初始污染率、次氯酸钠浓度为输入值，鸡胸肉预冷清洗环节的沙门氏菌污染率为输出值的神经网络模型，得到相关系数r 值和预测标准误差（standard error of prediction，SEP）值分别为0.93 和10.8%，拟合良好。
通过对ANN 相关文献的查阅，在鱼类烘干过程中鲜见应用ANN 模型对烘干过程中水分和色泽同时预测的研究。本研究以烘烤温度和烘烤时间作为输入值，水分含量、L*、a*、b*和ΔE 同时作为输出值建立ANN 模型，预测烘干后水分含量和色度值，为优化大西洋鲭鱼烘干工艺和提升产品品质提供理论依据。
1 材料与方法
1.1 材料与仪器
大西洋鲭鱼：青岛益和兴食品有限公司，2018 年10 月22 日捕捞并于-35 ℃储存，2019 年9 月30 日在工厂进行分割、清洗等处理；茶多酚（食品级）：河南万邦实业有限公司。
SCC-WE101 型万能蒸烤箱：德国Rational 公司；UltraScan PRO 测色仪：美国HunterLab 公司；PH070A型干燥箱：上海一恒科技有限公司。
1.2 试验方法
1.2.1 鱼片去腥处理
将整片鱼片从冷库中取出，放入水中缓化30 min，将缓化后的样品沥干。采用茶多酚抗氧化法对解冻样品去腥，茶多酚浸泡液浓度为0.3%，在室温（25 ℃）条件下浸泡90 min。样品与茶多酚溶液的比例为1 ∶3（g/mL）。浸泡后的样品使用纯净水清洗2 次，用厨房用纸将鱼片表面的水分吸干备用[16]。
1.2.2 鱼片干燥
将经过1.2.1 方法去腥的鱼片放入多功能热风干燥箱进行烘烤，烘烤条件：烘烤温度100、110、120、130、140、150、160、170、180 ℃，烘烤时间5、10、15、20、25、30、35、40 min，空气相对湿度20%，空气流动速度16 m/s。
1.2.3 鱼片水分含量测定
水分含量采用GB 5009.3—2016《食品安全国家标准食品中水分的测定》中第一法直接干燥法进行测定[17]。
1.2.4 色度值测定
使用测色仪对烘烤鱼片的色度值进行测量，L*表示亮度，a*表示红色或绿色，b*表示蓝色或黄色。使用公式（1）来计算色差（ΔE），用色差来评价鱼片烘烤过程中色度值的变化[18]。随机选取3 个样品进行色度值测试，每个样品测试5 个不同部位。
式中：ΔL=L-L0，Δa=a-a0，Δb=b-b0，L0、a0、b0 和L、a、b 分别为新鲜样品和烘烤样品的色度值。
1.2.5 人工神经网络模型
1.2.5.1 人工神经网络模型的结构
本研究主要探讨人工神经网络在烘焙性能预测中的适用性，建立了大西洋鲭鱼烘烤过程中水分含量和色度值变化的ANN 模型。在本研究中，ANN 模型的输入为烘烤时间和烘烤温度，输出为水分含量、L*、a*、b*、ΔE。使用列文伯格-马夸尔特（Levenberg-Marquardt，LM）算法对网络进行教学。单隐含层人工神经网络模型结构图见图1。

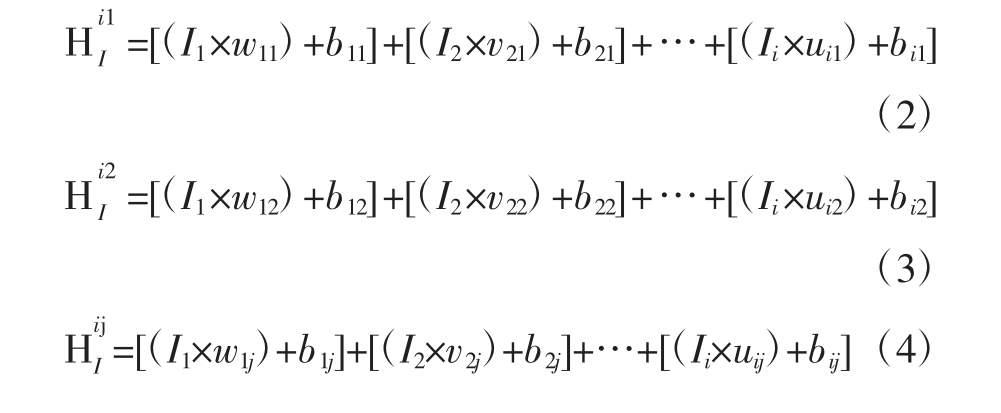

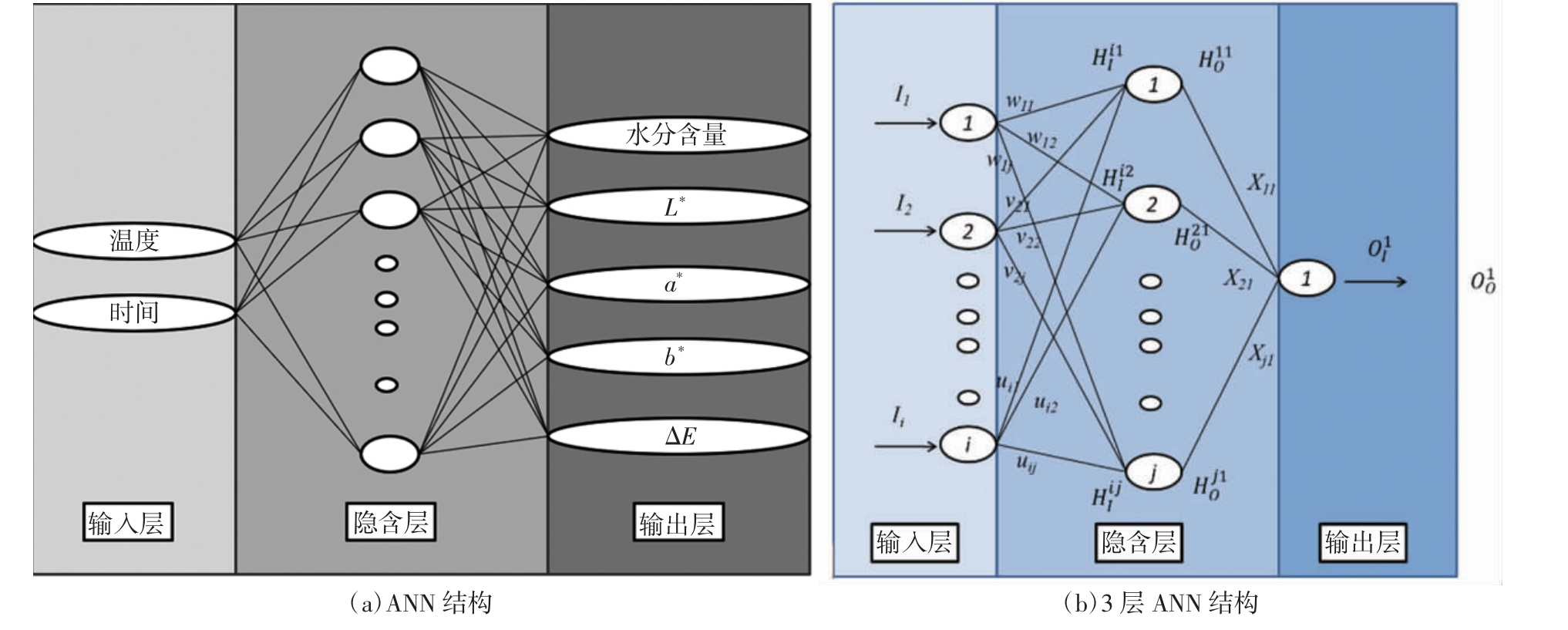

图1a 为ANN 结构，图1b 所示的是一个3 层ANN 结构，分别是输入层、隐藏层和输出层。公式（2）～公式（4）表示输入层的输入。
图1 单隐含层人工神经网络模型结构图
Fig.1 The ANN structure for the single layer network
公式（5）表示隐含层的输出。
应用公式（6）计算输入信号到输出层。
最终的输出可以表示为公式（7）。
1.2.5.2 人工神经网络模型的设计
在大西洋鲭鱼烘烤试验中，共进行72 组试验。随机选取50 组（70%）为模型训练数据，11 组（15%）为模型检验数据，其余11 组（15%）为模型验证数据。模型统计参数为确定系数（R2）和均方根误差（root mean square error，RMSE），分别使用公式（8）和公式（9）进行计算[14，19-20]。R2 值越高同时RMSE 值越低，说明ANN 模型的性能越好。然后将统计方法的预测结果与试验结果进行比较，来验证模型性能。
式中：Pexp，i 和PANN，i 分别为第i 次试验的试验实际测量值和人工神经网络预测值；P¯ANN 为人工神经网络预测值的平均值；N 为试验共进行的组数。

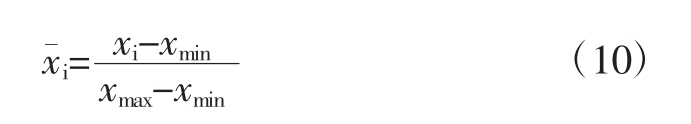

为了保证数据准确性，将输入数据和输出数据根据公式（10）进行一般权值的归一化处理，使数据全部在[0，1]之间[21-22]。
式中：xi 和x¯i 分别为数据i 处理前和处理后的数值；xmin 和xmax 分别为被处理组数据的最大值和最小值。
1.3 数据处理
采用MARLAB 7.14.0.739，R2012a 软件中的神经网络工具箱对数据进行处理，建立人工神经网络模型。采用OriginPro 8.5.0 SR1 软件进行数据处理以及绘图。
2 结果与分析
2.1 鱼片烘烤过程中水分含量的变化

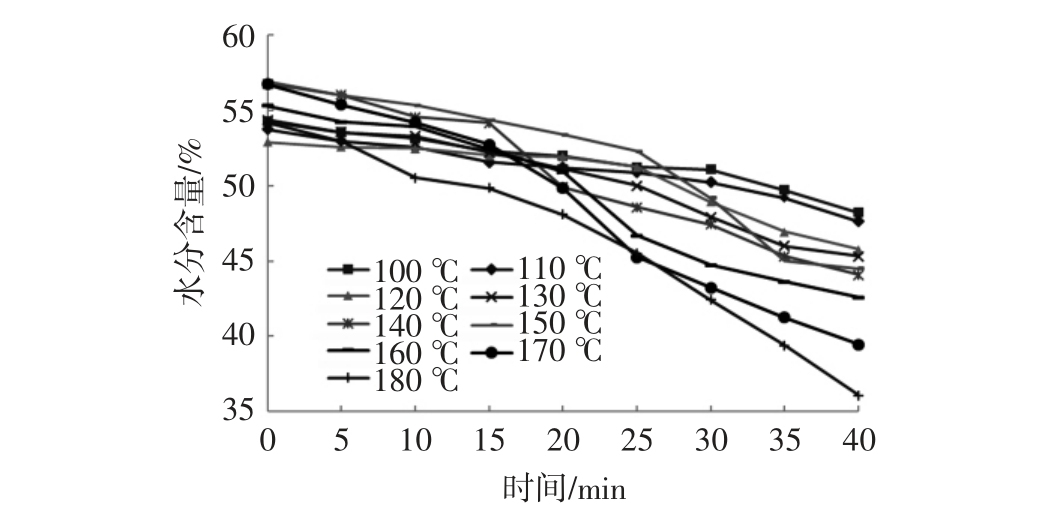

在水产品的烘烤处理过程中，温度和时间是影响品质的重要条件因素。烘烤温度和烘烤时间对鱼片水分含量的影响见图2。
图2 烘烤温度和烘烤时间对鱼片水分含量的影响
Fig.2 Effect of baking time and temperature on moisture content of fish fillets
由图2 可知，在烘烤温度一定的情况下，随着烘烤时间的增加，水分含量曲线总体呈下降趋势。温度越高，水分含量下降速度相对就越快[23]。在100 ℃和110 ℃相对低温时，烘烤时间对鱼片水分含量的影响不明显，分析是在较低的烘干温度下，水分子无法获得充足的动力由中心向鱼体表面迁移，因此鱼片体内仍然保持较高水分含量。升高温度可以加快鱼体表面水分蒸发和中心水分向外迁移速率，使水分含量下降。
在160 ℃烘烤条件下，水分含量曲线下降速度呈先缓慢后加快再缓慢的趋势。这与李果[24]研究得到的水分含量等温干燥曲线趋势相同。分析是由于干燥时间在5 min～20 min 时，散失的水分为鱼片表皮的自由水，而表皮的结合水仍然与肌肉蛋白紧密结合；而在20 min～30 min 时由于鱼片表面少量结合水与肌肉蛋白分离散失，肌肉纤维纵向收缩，从而使大量的水分从间隙流出，并快速扩散到空气中，水分含量下降速度加快；在30 min～40 min 时，鱼片表面自由水和鱼片内自由水均散失，但鱼片内部分结合水与肌肉蛋白不易分散，水分下降趋势缓慢。
2.2 鱼片烘烤过程中色度值的变化

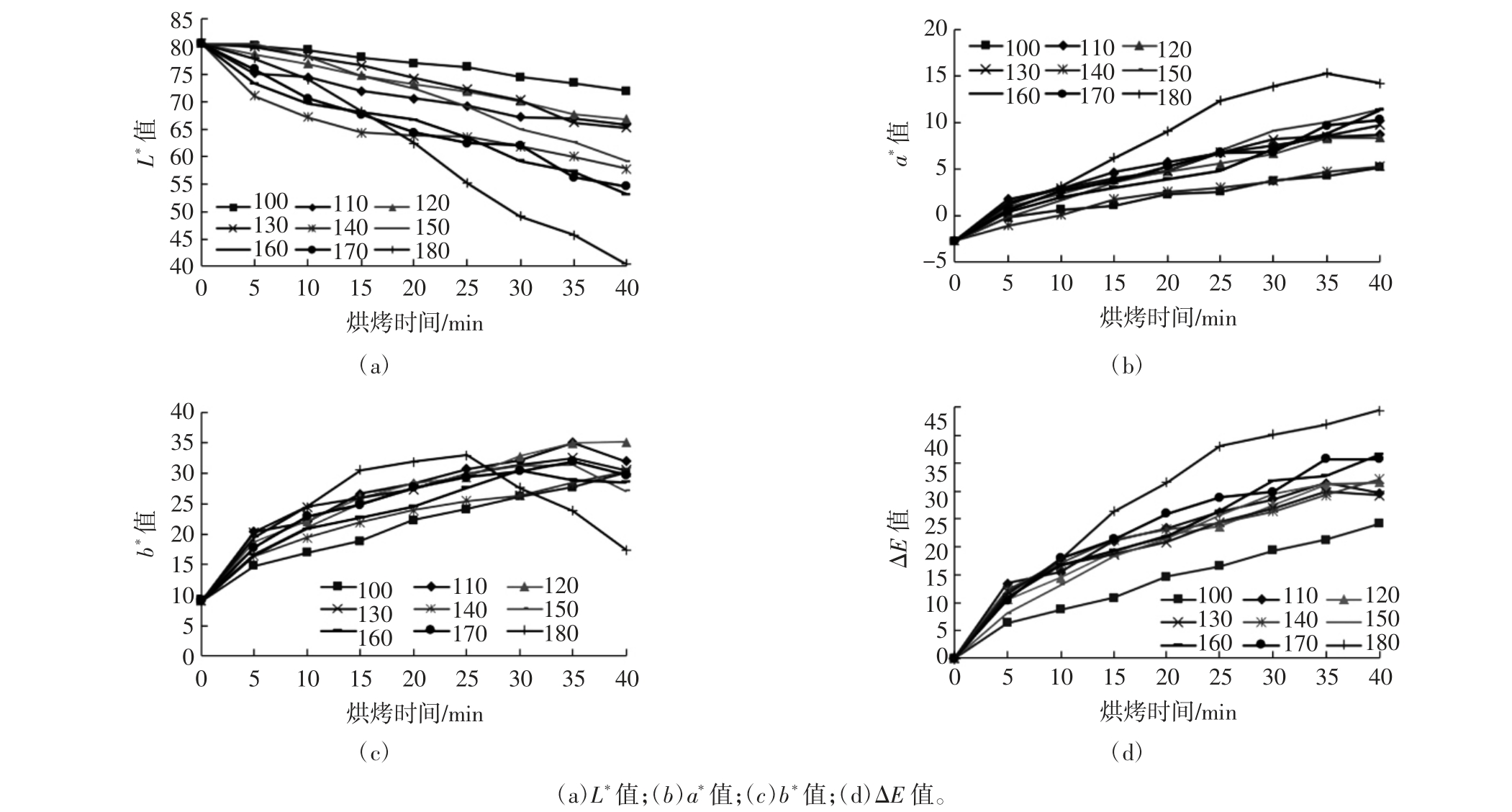

不同烘干温度下L*、a*、b*、ΔE 值随干燥时间的变化曲线如图3 所示。
图3 不同烘烤温度、时间条件下鱼块色度值的变化
Fig.3 Change in chroma value in fish baked at different temperatures for varying times
图3（a）显示L*值随着干燥时间的增加而降低，所有大西洋鲭鱼的干燥色度值明显比未干燥样本深。研究表明，干燥样品的亮度降低可以作为褐变的一个指标[25-26]。随着烘干温度的升高，L*值明显降低，特别是在180 ℃时，干燥40 min 后L*值达到40.45。这些差异可能是由于在较高的温度加速了美拉德反应导致的[27-28]。
从图3（b）可以看出，a*值在试验开始时为负值，烘烤5 min 后，a*值为正值并开始增大。随着温度的升高a*值变大，这是由于美拉德反应开始时产生的红褐色色素。但样品在180 ℃下干燥时，干燥时间在35 min～40 min 时，a*值为下降趋势，可能的原因是随着反应的进行，美拉德反应产生了黑素体，所以a*值开始下降。
大西洋鲭鱼干燥b*值的结果如图3（c）所示，在不同的烘干温度下，随着时间的延长，b*值先增大后减小。可以看到，经过干燥的过程，样品逐渐变成金黄色。达到最大值后，样品表面开始变成褐色。
总色差ΔE 值为亮度、红色、黄色等色度值参数的组合，反映了烘焙过程中食物色度值的变化[18]。从图3（d）可以看出，ΔE 值随着干燥过程而增大。ΔE 值的增加可能主要是由于美拉德反应。
2.3 人工神经网络模型分析
2.3.1 隐含层神经元个数

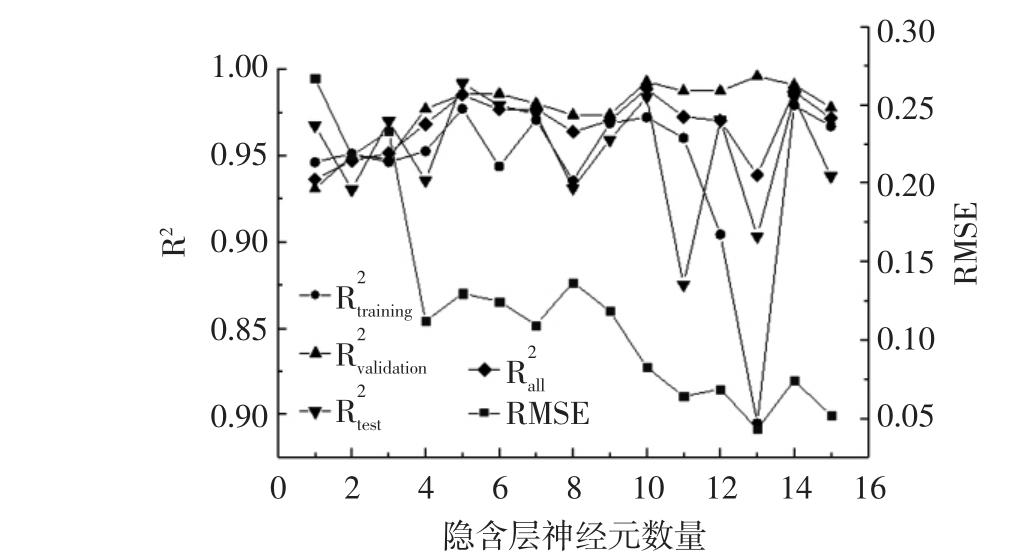

用于确定隐藏层神经元数量的试验结果见图4。
图4 用于确定隐藏层神经元数量的试验结果
Fig.4 Experimental results used to determine the number of hidden layer neurons
2.3.2 人工神经网络性能

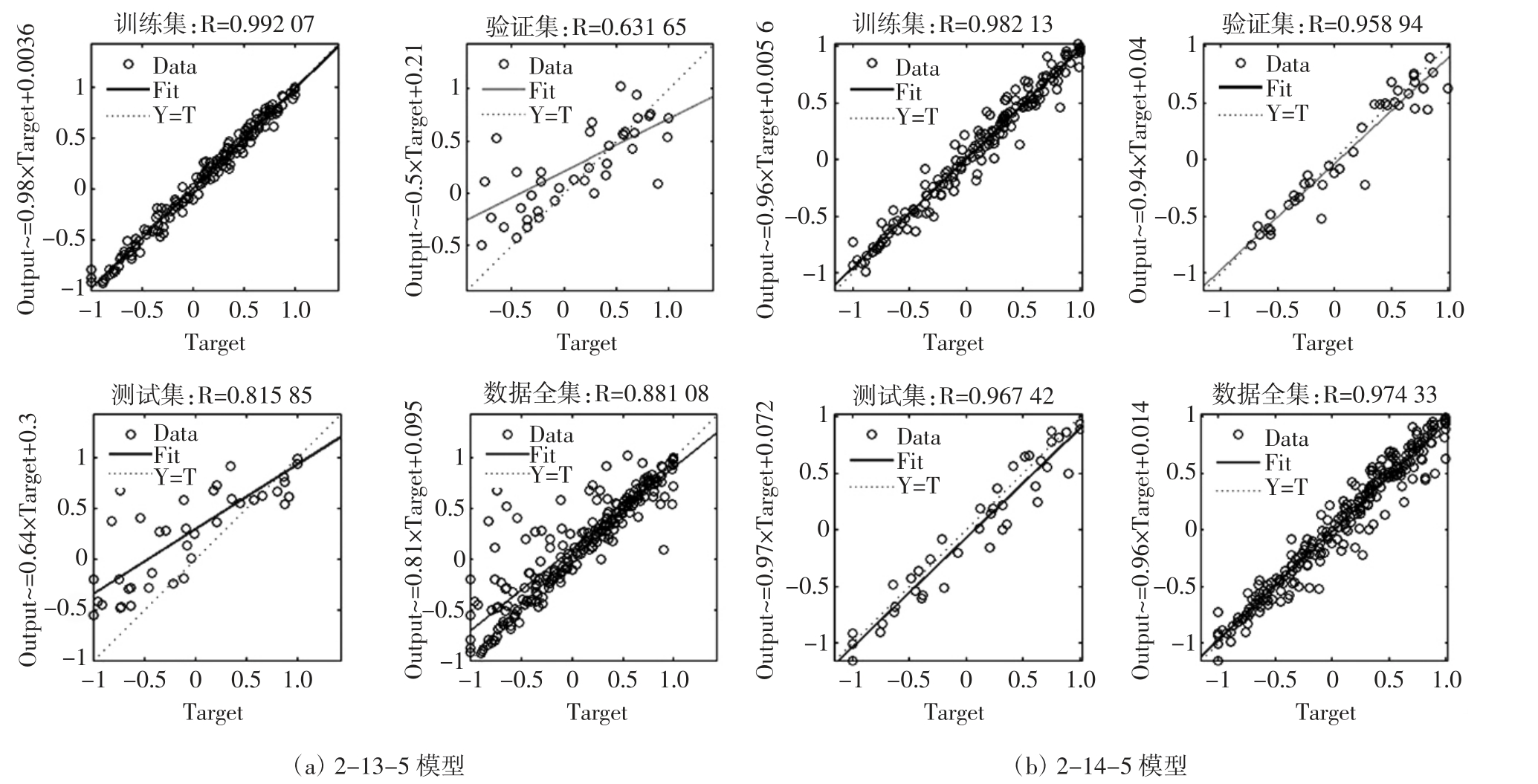

ANN 模型在训练、验证和测试过程中的试验值与预测值的比较见图5。
图5 ANN 模型在训练、验证和测试过程中的试验值与预测值的比较
Fig.5 Comparison between experimental and predicted values during training,validation,and testing of the ANN model
图5（a）和图5（b）分别代表了两种人工神经网络的模型，图5（a）显示包含13 个隐藏神经元的网络，图5（b）显示包含14 个隐藏神经元的网络。通过比较两种ANN 模型在训练、验证和测试期间的烘烤时间的试验值和预测值，可以更直观地看出，当神经元为13 时，Rtraining 拟合度较高，但Rtest 和Rvalidation 偏差较大。当神经元为14 时，个体数据有偏差，但整体拟合程度较高。从另一个方面证明了R2 和RMSE 可以作为验证指标。

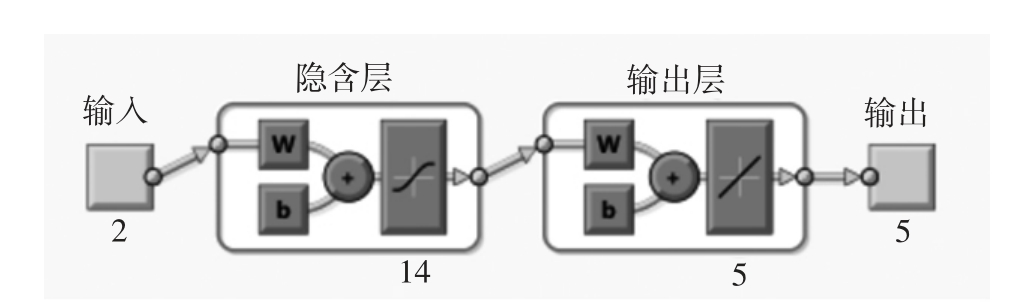

图6 为2 个输入层神经元、14 个隐层神经元和5个输出层神经元的最佳网络拓扑结构，采用tansig 传递函数和Levenberg-Marquardt 训练算法得到优化结果。
2.3.3 人工神经网络运算中权值与偏差值的确定
针对大西洋鲭鱼品质评估预测的ANN 模型拓扑，获得最佳网络的权值和阙值见表1。
图6 最佳网络拓扑结构图
Fig.6 Optimal network topology diagram
由表1 可知，权值和偏差估计模型数据由ANN 工具MATLAB R2012a 获得。ANN 准确预测了大西洋鲭鱼干燥过程的质量评价。选择适合本研究的人工神经网络模型不仅是因为它的准确性，还因为它的通用性，能够预测整个试验范围的行为[29]。模型参数以及定义的其他参数对于将该模型应用于其他食品的水分含量和色度值变化预测几乎肯定是有用的[30]。

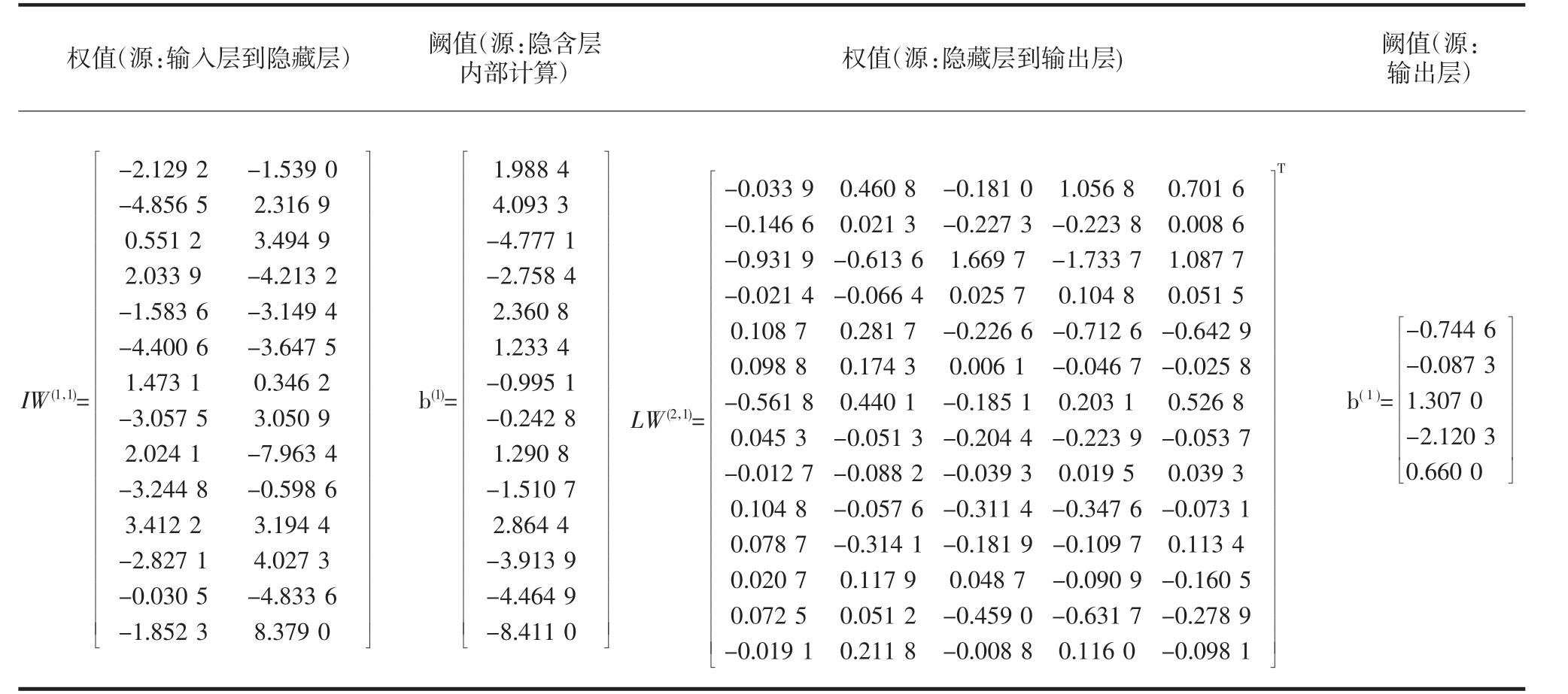

表1 针对大西洋鲭鱼品质评估预测的ANN 模型拓扑，获得最佳模型的权值和阙值
Table 1 ANN model topology for Atlantic mackerel’s quality evaluation prediction,with weights and bias values obtained for an optimized model
权值（源：输入层到隐藏层）阙值（源：隐含层内部计算）权值（源：隐藏层到输出层)阙值（源：输出层）IW(1，1)=■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■-2.129 2 -1.539 0-4.856 5 2.316 9 0.551 2 3.494 9 2.033 9 -4.213 2-1.583 6 -3.149 4-4.400 6 -3.647 5 1.473 1 0.346 2-3.057 5 3.050 9 2.024 1 -7.963 4-3.244 8 -0.598 6 3.412 2 3.194 4-2.827 1 4.027 3-0.030 5 -4.833 6-1.852 3 8.379 0■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■b(1)=■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■1.988 4 4.093 3-4.777 1-2.758 4 2.360 8 1.233 4-0.995 1-0.242 8 1.290 8-1.510 7 2.864 4-3.913 9-4.464 9-8.411 0■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■LW(2，1)=■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■-0.033 9 0.460 8 -0.181 0 1.056 8 0.701 6-0.146 6 0.021 3 -0.227 3 -0.223 8 0.008 6-0.931 9 -0.613 6 1.669 7 -1.733 7 1.087 7-0.021 4 -0.066 4 0.025 7 0.104 8 0.051 5 0.108 7 0.281 7 -0.226 6 -0.712 6 -0.642 9 0.098 8 0.174 3 0.006 1 -0.046 7 -0.025 8-0.561 8 0.440 1 -0.185 1 0.203 1 0.526 8 0.045 3 -0.051 3 -0.204 4 -0.223 9 -0.053 7-0.012 7 -0.088 2 -0.039 3 0.019 5 0.039 3 0.104 8 -0.057 6 -0.311 4 -0.347 6 -0.073 1 0.078 7 -0.314 1 -0.181 9 -0.109 7 0.113 4 0.020 7 0.117 9 0.048 7 -0.090 9 -0.160 5 0.072 5 0.051 2 -0.459 0 -0.631 7 -0.278 9-0.019 1 0.211 8 -0.008 8 0.116 0 -0.098 1 T■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■b(1)=-0.744 6-0.087 3 1.307 0-2.120 3 0.6600■■■■■■■■■■■■■■■■■■■■■■■■■■
3 结论
通过本试验发现干燥过程中烘干温度和时间对大西洋鲭鱼片色度值、水分含量起着重要作用。采用人工神经网络建模对大西洋鲭鱼的水分含量和色度值参数（L*、a*、b*、ΔE）进行预测，结果表明，人工神经网络方法能够准确地对大西洋鲭鱼在烘烤过程中的品质评价进行建模，优选隐含层神经元个数为14，采用tansig 传递函数和Levenberg-Marquardt 训练算法得到优化结构。确定网络网格结构为2-14-5，且相关系数大于0.98。所选择的人工神经网络拓扑具有可接受的预测网络输出的能力，且误差较小。
